CALMEAN Vehicle Battery Big

Działanie Urządzenia

Poniżej przedstawione są wskazówki jak korzystać z urządzenia. W celu zapoznania się z funkcjami systemu (na przykład jak działa i jakie wykorzystujemy sposoby lokalizowania, strefy, powiadomienia itd.) przejdź do Instrukcji Obsługi Systemu CALMEAN.

Ładowanie urządzenia

  1. Otwórz osłonę wejścia microUSB
  2. Podłącz dostarczony w pudełku kabel do źródła prądu
  3. Podłącz kabel do lokalizatora
  4. Podczas ładowania jedna z diod LED podświetla się na czerwono.
  5. Po naładowaniu (jeśli lokalizator by rozładowany i sam się wyłączył), należy manualnie włączyć lokalizator Włącznikiem.

Instalacja urządzenia

  1. Urządzenie należy zamontować w miejscu suchym, niewidocznym dla postronnych obserwatorów, i możliwie trudno dostępnym dla intruzów (lecz umożliwiającym wyjmowanie urządzenia, gdy nie będzie na stałe podpięte do źródła zasilania).
  2. Urządzenie posiada silne wewnątrzne magnesy, ułatwiające montaż do elementów nadwozia/podwozia pojazdu.
  3. Urządzenie można podłączyć do stałego źróła zasilania (np. przy wykorzystaniu gniazda USB znajdującego się w pojeździe).

Diody LED

  1. Urządzenie posiada 3 diody LED: Żółtą, Czerwoną i Niebieską.
  2. Dioda Żółta sygnalizuje status połączenia z siecią operatora komórkowego:
    1. Ciągłe świecenie (poza trybem standby) oznacza połączenie z siecią
    2. Migotanie oznacza poszukiwanie sieci
  3. Dioda niebieska sygnalizuje sygnał GPS:
    1. Szybkie migotanie oznacza poszukiwanie sygnału GPS
    2. Ciągłe świecenie oznacza aktywne odczytywanie pozycji z GPS

    4. Dioda czerwona sygnalizuje poziom baterii:

    1. Szybkie migotani oznacza niski poziom baterii – podłącz urządzenie do ładowarki
    2. Ciągłe świecenie oznacza ładowanie urządzenia

Karta SIM i numer ID

  1. Na stickerze na urządzeniu, znajduje się numer ID urządzenia
  2. Aby dostać się do karty SIM należy zdjąć gumową osłonę.
  3. W urządzeniu zainstalowana jest fabryczna karta SIM od CALMEAN (operator: T-Mobile), rozmiar micro-sim
  4. UWAGA – zawsze zwracaj szczególną uwagę, czy gumowa osłona karty SIM jest prawidłowo zamocowana: powinna ściśle przylegać do gniazda, nie mieć tzw. podwiniętych brzegów, nie wystawać, oraz być nieruchoma i stabilna. Tylko to gwarantuje zachowanie deklarowanej wodoszczelności urządzenia.

Wyłączanie/Tryb StandBy

  1. Lokalizator można wyłączyć poprzez przycisk Włącznika – należy go przytrzymać przez kilka sekund.
  2. Aby oszczędzać baterię, lokalizator automatycznie przechodzi w tryb stand-by w momencie nieużywania (bezruchu).
  3. Wyjście ze stanu standby następuje również automatycznie, w momencie gdy urządzenie poruszy się (tj. gdy pojazd w którym znajduje się urządzenie poruszy się, lub gdy ktoś manipuluje przy urządzeniu).
  4. Podczas trybu standby, diody LED w urządzeniu nie świecą się.

Miejsce montażu w pojeździe

Przy wyborze miejsca ukrycia lokalizatora, należy zwrócić uwagę:

  • Czy sygnały GPS i LBS nie będą tłumione – może to nastąpić szczególnie między przegrodami metalicznymi, wówczas należy znaleźć inne miejscy
  • Czy inne urządzenia elektroniczne obecne w pojeżdzie (radar cofania, kamery, wzmacniacze audio, etc) – nie zakłócają pracy lokalizatora. Najlepiej umieścic lokalizator w oddali od tego typu urządzeń
  • Czy pojazd nie ma metalicznych powłok ochrony termicznej na szybach – moga one również tłumić i uniemożliwić prawidłową pracę urządzenia. Wówczas poszukać miejsca lokalizacji poza pasażerskim wnętrzem pojazdu
  • Nie montować w pobliżu miejsca instalacji i pracy poduszki/kurtyny powietrznej lub innych systemów ochrony pasażerów
  • Zamontować w sposób uniemożliwiający przemieszczanie się lokalizatora, najlepiej poprzez użycie silnych dwustronnych taśm klejących lub opasek montażowych
  • Miejsce montażu musi być suche i nie narażać urządzenia na wilgoć, wysoką temperaturę ani brud

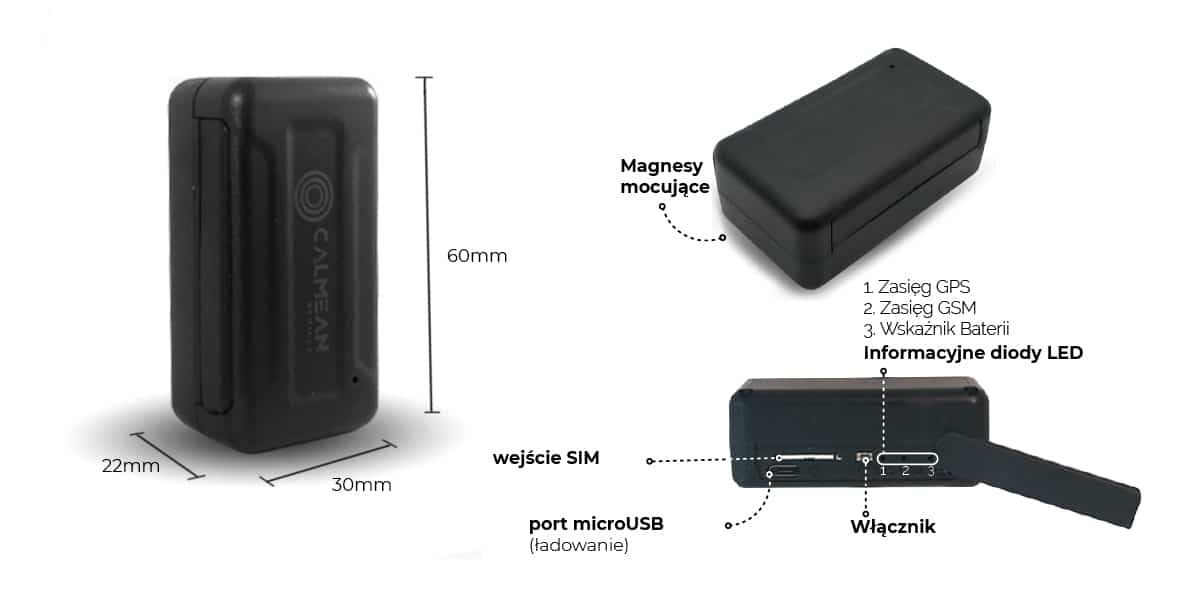

Informacje techniczne

Model: Vehicle Battery Mini

Moduł GSM: 850/900/1800/1900 MHz

Lokalizator: GPS + LBS

Karta SIM: TAK/ microSIM

Materiał: plastik

Zasilanie: wbudowany akumulator 1700 maH

Czas ładowania: 2 h

Czas pracy: Około 7 dni

Wymiary: 60*30*22 mm

Waga: 58 g

Gwarancja: 12 miesięcy

Kolor: czarny

Bezpieczeństwo i informacje dodatkowe

Prawidłowe usuwanie sprzętu (zużyty sprzęt elektroniczny

Oznaczenie umieszczone na produkcie albo w tekstach do niego dołączonych oznacza, że produktu nie należy usuwać wraz z innymi przedmiotami pochodzącymi z gospodarstwa domowego po okresie jego przydatności do użycia. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innych rodzajów odpadów oraz odpowiedzialny recycling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi.

Usterki i serwis

Do oceny wad oraz naprawy produktu upoważnione są wyłącznie Autoryzowane Punkty Serwisowe firmy Camo Code Sp. z o.o. Naprawy w nieautoryzowanych punktach serwisowych, zmiany konstrukcyjne lub modyfikacje wykonane we własnym zakresie mogą skutkować utratą gwarancji. W przypadku zauważenia jakiejkolwiek usterki urządzenia, brakującego elementu urządzenia lub zestawu należy niezwłocznie skontaktować się z Autoryzowanym Punktem Serwisowym. Podejmowanie samodzielnej próby ingerencji w urządzenie, która spowoduje uszkodzenie mechaniczne urządzenia lub inne jego uszkodzenie skutkuje utratą gwarancji.

Nakazy i ograniczenia

Urządzenie wyposażone jest w moduł telefonu. Należy bezwględnie stosować się do zaleceń dotyczących użytkowania urządzeń elektronicznych w danym miejscu (np. w samolotach, w szpitalach, na stacjach benzynowych), ponieważ mogą one zakłócać pracę innych urządzeń.

Ciecze i płyny

Urządzenie nie jest wodoszczelne, należy zwracać uwagę żeby było montowane w miejscach nie narażonych na wodę i wilgoć. Więcej informacji o wyłączeniach z gwarancji w Warunkach Gwarancji załączonych do urządzenia.

Temperatury

Nie należy wystawiać urządzenia na działanie ekstremalnych temperatur (poniżej -20°C i powyżej 55°C ) gdyż może to spowodować uszkodzenie akumulatora, układów optyki bądź innych elementów konstrukcyjnych.
